Ameridrives e Bibby Turboflex apresentam um projeto revolucionário com aumento da capacidade de redução de custo e somado ao aumento de absorção de desalinhamento axial em acoplamentos flexíveis de alta performance.
Ameridrives e Bibby Turboflex marcas líderes da Altra, desolveram o Tri-Bushing™, um design único de lâminas, onde o projeto de buchas triangulares aumentam a capacidade axial de acoplamentos flexiveis de alta perfmance utilizado em aplicações de turbomáquinas.Acoplamentos flexíveis para equipamentos críticos devem acomodar os desalinhamentos angulares e axiais devido a dilatação térmica. Em aplicações de turbinas a vapor e a gás, os eixos, carcaças e tubulações dos equipamentos se expandem à medida que sua temperatura é elevada.Quando a deflexão axial é significativa, os espaçadores são construidos propositalmente mais curtos para que a medida que os equipamentos dilatam entre si, o acoplamento é projetado para movimentar-se em sua posição neutra e sem carga. Em muitos casos, no entanto, os acoplamentos devem operar em um modo comprimido para lidar com esse movimento. Testes extensivos de FEA mostraram que, os acoplamentos flexíveis de lâminas ao se aproximarem ao limite axial, enquanto acomodam o desalinhamento angular, as unidades flexíveis ficam altamente tensionada na área ao redor das buchas circulares tradicionais.

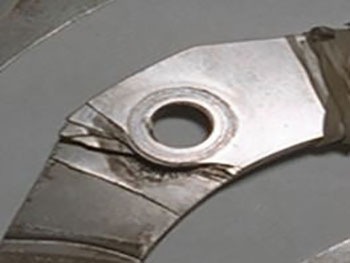

Falhas da lâmina onde o material dobrou em torno das buchas redondas tradicionais.
O design Tri-Bushing exclusivo da Altra, com patente pendente, apresenta dois perfis retos que reduzem e redistribuem significativamente as tensões que ocorrem ao redor das buchas do elemento flexível.
A utilização deste novo design de buchas pode aumentar a capacidade de basorção de desalinhamento axial do acoplamentos em mais de 33%. Dado este significativo aumento de capacidade, em muitas aplicações não será mais necessário um aumento desnecessario do tamanho do acoplamento apenas para melhor absorção do desalinhamento. Além do benefício de economia de custos, os problemas de vibração lateral podem ser evitados com um menor acoplamento.

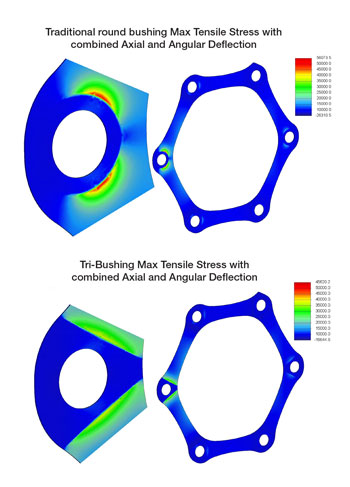

Comparação de tensão FEA de uma bucha redonda típica e uma Tri-Bushing™.

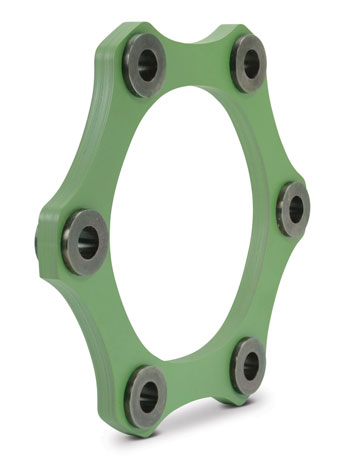

Buchas circulares tradicionais instaladas em uma unidade flexivel recortado.
O novo design Tri-Bushing da Altra está disponível para uso em todos os novos acoplamentos flexíveis: Ameridrives, Bibby Turboflex, TB Wood e Lamiflex Couplings . Novos pacotes elementos flexíveis com tecnologia Tri-Bushing também podem ser adaptados em acoplamentos existentes como parte de serviços de reparo ou recondicionamento realizados em várias instalações de acoplamento da Altra em todo o mundo.
